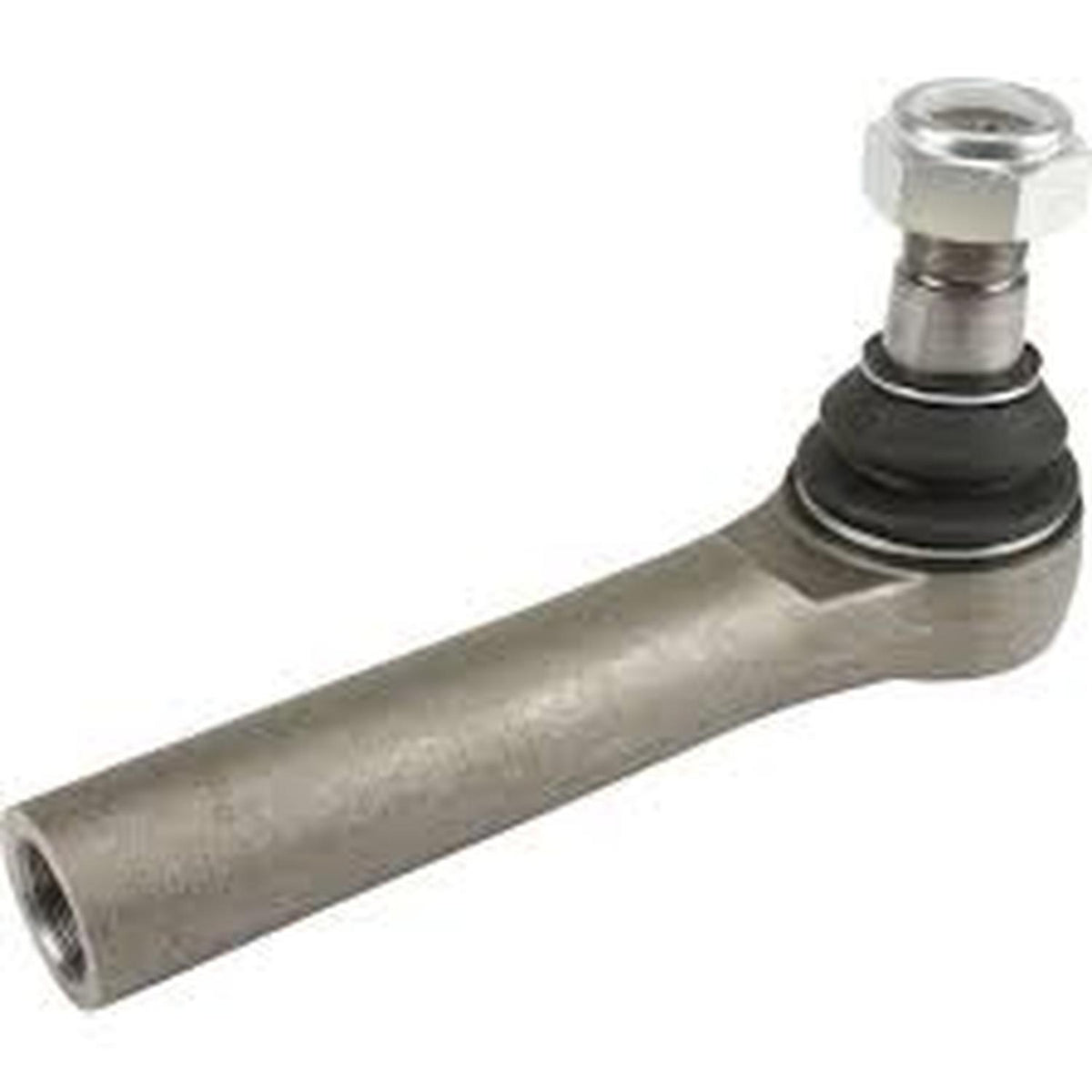

Rotula Dirección Compatible John Deere AL209601

🔧 Características Técnicas

✔ Número de parte original: AL209601
✔ Tipo: Rótula esférica de carga pesada
✔ Materiales:

• Cuerpo: Acero forjado SAE 1045

• Esfera: Acero aleado con tratamiento térmico (HRC 58-62)

• Junta: Poliuretano termoplástico (resistente a UV y químicos)
  ✔ Grado de protección: IP69K (estanqueidad contra polvo y lavado a presión)
  ✔ Cargas máximas:

• Radial: 4,200 kg

• Axial: 1,800 kg
  ✔ Ángulo de oscilación: ±28°
  ✔ Rosca: M24x1.5 (con tuerca de seguridad autoblocante)

⚠️ Síntomas de Desgaste

• Juego excesivo en la dirección (>3mm)

• Crujidos metálicos al mover el volante

• Desgaste irregular en neumáticos delanteros

• Fugas de grasa visibles

🔧 Instalación Profesional

1. Preparación:

   • Limpiar eje y alojamiento con disolvente

   • Verificar ausencia de rayaduras (>0.5mm)

2. Montaje:

   • Aplicar grasa John Deere Special-Purpose (punto NLGI #2)

   • Apriete inicial: 180 N·m (133 lb-ft)

3. Ajuste final:

   • Torque definitivo: 250-270 N·m (185-200 lb-ft)

   • Insertar chaveta de seguridad

4. Verificación:

   • Comprobar alineación con equipo láser

   • Reapretar después de 50 horas de uso

📌 Mantenimiento Recomendado

• Lubricación: Cada 250 horas (usar pistola de presión)

• Inspección visual: Cada 500 horas

• Reemplazo preventivo: Cada 3,000 horas

Advertencias críticas:
⚠ Reemplazar siempre en pares (ambos lados)
⚠ No utilizar herramientas de impacto para el montaje
⚠ Verificar estado de los guardapolvos periódicamente
